屋面防水卷材起鼓防水層老化是什么原因?qū)е碌娜绾巫?/span>防水補漏處理，針對這一系列問題衛(wèi)佳凈防水給大家分析下原因，同時為大家?guī)斫鉀Q的措施，導致屋面卷材起鼓的主要原因是在卷材與基層間，或卷材各層間局部粘結(jié)不密實處存有水分。卷材與基層間，或卷材各層間粘結(jié)不牢，當粘結(jié)力小于水蒸氣壓力時，就會使粘結(jié)處脫開形成鼓包。然而，導致防水層老化的主要原因有幾點1、氣候條件。2、瀝青膠結(jié)材料耐熱度過高。3、瀝青膠結(jié)材料熬制質(zhì)量。4、護面層質(zhì)量。

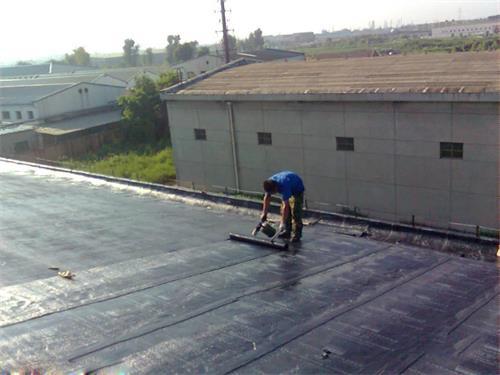

對此以上分析的防水卷材、防水層老化的原因，衛(wèi)佳凈防水分別采取了一系列的解決措施，衛(wèi)佳凈18年專注防水補漏工程，有著豐富的施工經(jīng)驗，精湛的施工技術(shù)，專業(yè)解決建筑滲漏水疑難雜癥，對此，衛(wèi)佳凈對于屋面卷材起鼓采取的措施是屋面卷材起鼓后，根據(jù)鼓包的大小分別采用下列不同辦法， 80mm 以下的鼓包，可采用抽氣灌油辦法消除， 100mm 左右的鼓包，可采用十字開刀法，400~500mm 左右鼓包或較大鼓包，則要采用大開刀去皮方法，當整個屋面起鼓，空腹面積較大時，則需將卷材層全部鏟除翻新，重做防水層。而對于防水層老化采取處理的措施是對于局部輕度老化防水層，可局部修補，鏟除鋪新，然后在整個屋面防水層上涂刷瀝青一層，補撒綠豆砂，嚴重的要成片鏟除老化面層，鋪貼新面層。若撒綠豆砂護面層，瀝青膠結(jié)材料厚度2~4mm，撒鋪粒徑3~5mm 的不帶棱角的綠豆砂，鋪前淘洗干凈加熱至80℃，趁熱撒鋪掃平用輕磙子壓實，更好的是改作瀝青混凝土面層，可用1：1 砂石配比拌合（石子粒徑3~5mm），加以熬制170℃的脫水石油瀝青10%，炒拌熱度保持在180℃約12~14min 即成；鋪在油氈面層上，虛鋪15mm 厚，壓實拍打至10mm 厚，用熨斗燙平使表面析出油分即可。
